Inkoppling mellan värmepump och gateway görs enligt följande:


Värmepump                 Gateway

A

14 (alt. 7b)

B

13 (alt. 7a)

N

12 (alt 6-)


Använd port som är märkt ‘P2’


För att kontrollera Modbus-inställningar i värmepumpen, gör enligt följande:
1 - Ändra Access-nivå till "Installatör" -
     Tryck på 'OK' ca 5s tills meny 'Accessnivå' finns tillgänglig.
     Gå in på 'Accessnivå', ange lösenord (dagens datum. t ex 1130)
     Accessnivå ska då ändras till 'Installatör'
2 - Gå in i meny 'Kommunikation' och sedan 'Modbus'
    Dessa inställningar måste matcha de val som görs i 'Konfiguration' av gateway.

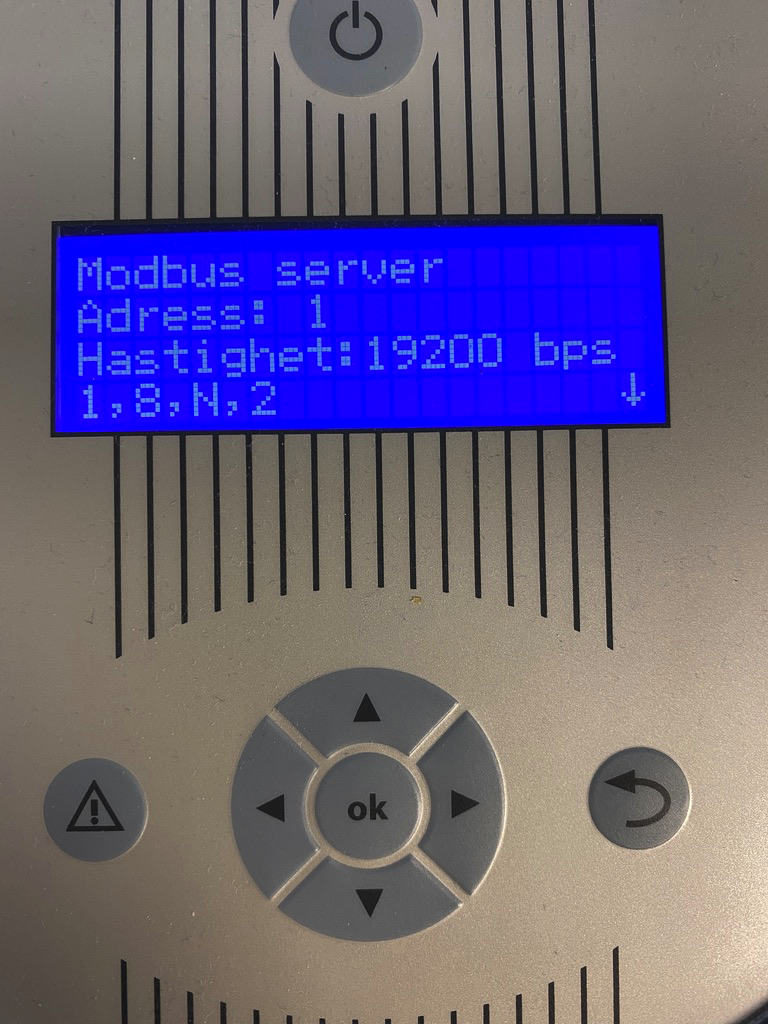

    Rekommenderade inställningar:
    Adress: 1
    Hastighet: 19200
    1, 8, N, 2
